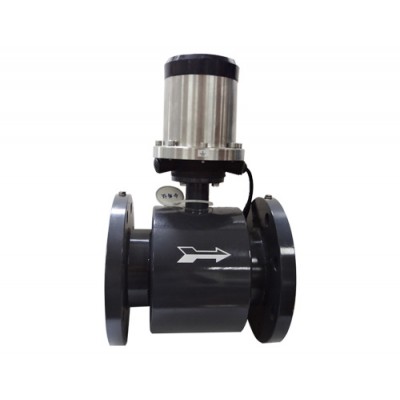

电磁流量计信号线注意事项
电磁流量计的信息及时传输，让工作更加快捷，效率也有很大的提升，怎样保证信号传输的快速、稳定呢？这就必须让电磁流量计信号线准确的连接，下面济宁同创仪器仪表问您详细讲解：
现在电缆的铺设分为名铺和暗铺两种。暗铺是在厂房设计时就将电磁流量计与其他工业控制仪表统***考虑，预先在水泥地面和墙里埋上敷设电缆的钢管。然后用穿线方法吧电缆敷设在钢管内。有时也用电缆沟与预埋相结合的方法解决。明铺有两种方法，一种是将电缆沿墙、墙角敷设好以后，内穿电缆。电磁流量计这些方法要看现场的具体情况而定。
首先我们要知道的是，电磁流量计的接线分为两个部分，内部接线与外部接线，内部接线一般为5根线，传感器与转换放大器的连接。XY，ACB，即砺磁线圈接线二根，XY，电极接线 ACB，二根为电极接线AB，一根为接地C。
外部接线一般为电源接入端。二线，信号输出线：六根，一般为4－20MA输出线二根，RS232通讯线二根，RS485通讯线二根。筒体上还有接地端子线。购买产品安装时一般只要打开表盖按说明书进行外部接线即可，不复杂。但如果管道是全塑管不导电时，则要妥善做好接地，以免出现流量不准或漂移现象。
我们在接线的时候，首先要区分内部接线和外部接线。内部部接线一般为5根线，传感器与转换放大器的连接。XY，ACB，即砺磁线圈接线二根，XY，电极接线 ACB，二根为电极接线AB，一根为接地C。
外部接线一般为电源接入端。二线，信号输出线：六根，一般为4－20MA输出线二根，RS232通讯线二根，RS485通讯线二根。筒体上还有接地端子线。电磁流量计的信号线应与传感器配套出厂。电磁流量计转换器提供有等电位激励屏蔽信号输出电压，以降低电缆传输的分布电容对流量信号测量的影响。
电磁流量计接线时必须注意以下几点：
1.接线时必须根据变送器与转换器对号相配成套的原则，严格按接线图对号连接。
2.信号线尽可能避免与大电流的动力线平行铺设
3.配置电源是，应安装控制开关、保险丝，必要时还需配置指示灯。
4.接线完毕，应将变送器和转换器出线孔的螺纹套旋紧，使其密封。防止潮气与有害气体的侵入。
